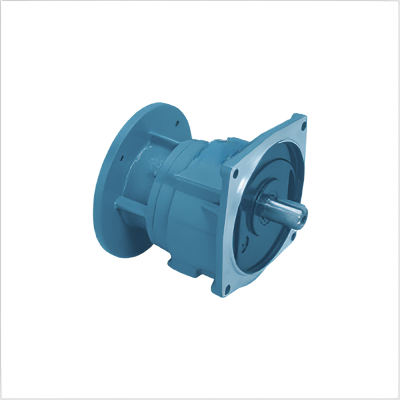

平行軸マウント形減速機
平行軸マウント型減速機 （0.2kW～1.5kW）
型式呼称
| シグマ―ギアモーター | 型式 | モーター容量 | 減速比 | |||||||
| SG-P1 | - | S | L | 2 | - | 02 | - | 5 | ||
| (1) | (2) | (3) | (4) | (5) | (6) | |||||
| (1) | シグマ―ギアモーター |
SG-P1SG-P1シリーズ
|
|---|---|---|
| (2) | 商品種別 |
Sマウントタイプ
|
| (3) | 取付方法 |
L脚取付
Fフランジ取付
K小フランジ取付
|
| (4) | シリーズ名 |
2SG-P1シリーズ記号
|
| (5) | モーター容量 |
020.2kW
040.4kW
070.75kW
|
| (6) | 減速比 |
51/5
2001/200
|
＊オプション価格については、最寄りの営業所又は販売店にお問い合わせ下さい。
機種構成 外形・仕様図（PDF）／ＣＡＤデータ（DXF)
● 平行軸 マウント形減速機
| 型式 | モーター容量 | 減速比 | 脚取付 | フランジ取付 | ||||
|---|---|---|---|---|---|---|---|---|
| 外形・ 仕様図 |
CAD データ (DXF) |
3D データ (IGS) |
外形・ 仕様図 |
CAD データ (DXF) |
3D データ (IGS) |
|||
| SL2 脚取付 / SF2 フランジ取付 |
||||||||
| 02 (0.2kW) | 5/10/15/20/25/30 |
|
|
|
|
|
|
|
| 40/50/60/80 |
|
|
|
|
|
|
||
| 100/120/160/200 |
|
|
|
|
|
|
||
| 04 (0.4kW) | 5/10/15/20/25 |
|
|
|
|
|
|
|
| 30/40/50/60/80 |
|
|
|
|
|
|
||
| 100/120/160/200 |
|
|
|
|
|
|
||
| 08 (0.75kW) | 5/10/15/20/25 |
|
|
|
|
|
|
|
| 30/40/50/60/80 |
|
|
|
|
|
|
||
| 100/120/160/200 |
|
|
|
|
|
|
||
| 15 (1.5kW) | 5/10/15/20/25 |
|
|
|
|
|
|
|
| 30/40/50/60/80 |
|
|
|
|
|
|
||
